產品名稱: 成都西野新產品重慶地區代理日本石田精密株式會社其他測量?jī)x器
產品型號: シルバックスキャン SCAN 52 Reflex Clic
產品展商: 石田精密株式會社
產品文檔: 無相關文檔
簡單介紹
成都西野新產品重慶地區代理日本石田精密株式會社其他測量?jī)x器
成都西野新產品重慶地區代理日本石田精密株式會社其他測量?jī)x器
成都西野新產品重慶地區代理日本石田精密株式會社其他測量?jī)x器
的詳細介紹
製品情報

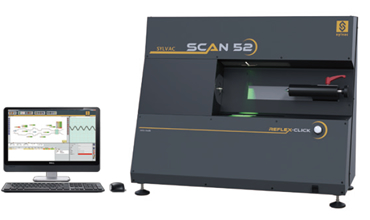

シルバックスキャン
SCAN 52 Reflex Clic
光學式 非接觸測定システム
測定範囲：直徑 0.5?52mm
*小表示量：0.0001mm
メーカー：シルバック社（スイス）
小徑のシャフト形狀部品の検査を解決する、光學式非接觸の測定システムです。
ワンクリックの操作で簡単に測定できます。
従來必要であった投影機やマイクロスコープといった様々な機器をこの一臺でカバーできます。
2D（二次元）測定
ワークの軸に沿ってスキャニングをする事でワークの輪郭形狀の解析が可能です。スキャニング中に徑と長さを同時に取り込むことにより2Dイメージを作成します。本機のユニークな點は2つのCCDリニアセンサーが測定するワークの軸に対してそれぞれ7.5度の角度で配置されている點です。
これによりセンサーの取込みポイントが多くなり、角度や半徑、テーパー部の測定精度の向上が可能となります。
-
特長
-
洗練された橫型デザイン
-
校正用マスター內蔵
-
リフレックス?クリック?テクノロジー
-
データエクスポート
-
SPCベーシック
|
型 式
|
SCAN 52
|
SCAN 52R
|
|
注文コード
|
902.5520
|
902.5521
|
|
|
直徑
|
長さ
|
直徑
|
長さ
|
|
測定範囲[mm]
|
φ0.5-52
|
300
|
φ0.5-52
|
300
|
|
*小表示量[mm]
|
0.0001
|
0.0005
|
0.0001
|
0.0005
|
|
*大誤差[μm]
|
(1.5+D/100)
|
(4+L/100)
|
(1.5+D/100)
|
(4+L/100)
|
|
繰返し精度[μm]
|
0.6
|
2.5
|
0.6
|
2.5
|
ロータリー
ヘッドストック
|
無（靜的測定）
|
有（動的測定）
|
|
測定項目
|
?長さ
?直徑（*大?*?。?br />
?R（半徑）
?角度
?ネジ
?端面
?交點
?面角度?大きさ
|
?真直度
?真円度
?円筒度
?振れ
?同心度
?位相検出
?回転直徑
?面間
|
ワークピース
の重量[kg]
|
4
|
|
重量 [kg]
|
103
|
