種類

名稱	安裝方法	型號
現場觸須型開關  (僅一體化開關)	正面安裝	TP70-1A1
	底座安裝	TP70-1A2
	C形夾箍安裝	TP70-1A3
現場觸須型開關  (帶可分離的緊急停機開關)	正面安裝	TP70-1S1
	底座安裝	TP70-1S2
	C形夾箍安裝	TP70-1S3

己認證標準

機構	標準型	文件No.
CCC (CQC)	GB14048.5	2013010305630198

**標準認證額定規格

CCC (GB14048.5)

適用范固與額定規格
AC-15 3A/240V  DC-13 0.27A/250V

額定規格

額定電壓	通電電流	電流(A)		伏安(V)
		接通	斷開	接通	斷開
AC120V  AC240V	10A	60  30	6  3	7200	720
DC125V  DC250V	2.5A	0.55  0.27	0.55  0.27	69	69

特性

防護等級 *1			IP65
耐振動			誤動作： 10～55Hz， 0.65-mm 單振幅， 100 m/s2以下
耐沖擊	毀壞		1,000m/s2 以下
	誤動作		20 m/s2 以下.
使用環境	使用環境溫度		-10°C～+70°C
	使用環境濕度		35～95%RH
內置開關規格	開關型號		D4N-2187
	容許操作速度		1 mm/s ~ 0.5 m/s
	容許操作頻率	機械	60次/分鐘
		電氣	30次/分鐘(帶電阻負載)
	壽命 * 2	機械	1,000,000次以上
		電氣	200,000次以上(AC125V時10A， 電阻負載)
	接點類型		SPST-NO+SPST-NC
	端子類型		螺絲端子
緊急停機開關規格	開關型號		A165E-M-02
	操作方法		慢動作， 直接斷開機制
	操作功能		推動鎖定， 旋轉復位  通過推動使接點打開， 通過旋轉將其閉路。
	接點類型		DPST-NC
	操作部分		尺寸： φ40 顏色： 紅色， 無照明
	端子類型		焊接端子

注1. 上表中的值為初始值
2. 有關規格的詳細信息， 請參見相關型號各自的規格表。
*1. 內置開關(D4N-2187)為防護等級， 且不適用于整個產品的外殼。
*2. 上面顯示的耐用性值指在環境溫度5°C～35°C、環境濕度40%～70%RH的操作， 且在距離驅動桿末端20mm點處的30mm行程的操作。 關于其它操作條件的詳細信息， 請咨詢您的歐姆龍代表處。

（單位：mm）

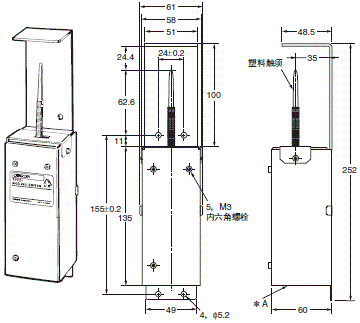

TP70-1A1

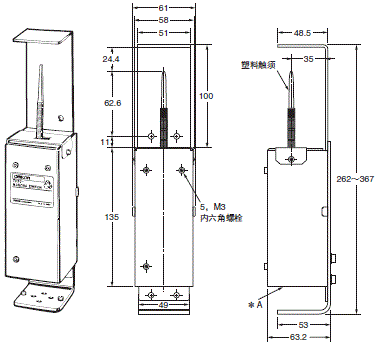

TP70-1A2

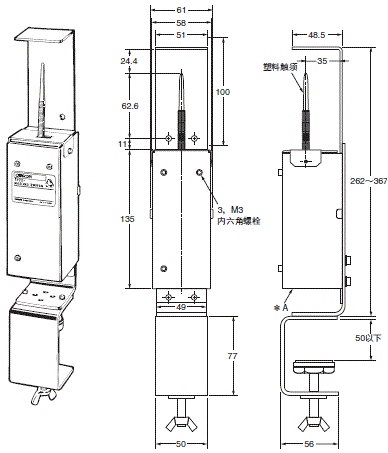

TP70-1A3

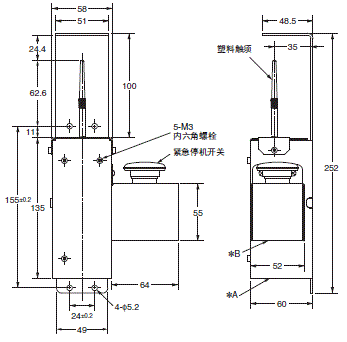

TP70-1S1

作為正面安裝的代表記錄。

注： 上述各機型的外形尺寸中的未注公差為±4mm。
* 在A部、B部沒有底座。

動作特性
