四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
如果您對該產品感興趣的話,可以
產品名稱: 四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
產品型號: CM2HB25F-150AJ-C73
產品展商: 日本(SMC)
產品文檔: 無相關文檔
簡單介紹
四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
特點：
1 長壽命設計，是老款(CM)的1.5倍；
2 安裝簡便；
3 緊湊，輕量；
四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
的詳細介紹
四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
四川成都供應日本(SMC)標準型氣缸CM2HB25F-150AJ-C73
特點：
1 長壽命設計，是老款(CM)的1.5倍；
2 安裝簡便；
3 緊湊，輕量；
4 防塵性能**，活塞桿的密封圈特殊設計，能適應較差的工作環境；
5 活塞桿偏斜角度減少，比老款減少一半；
6 可以高速運行，橡膠緩沖*快750MM/S，氣緩沖1000MM/S；
7 氣缸筒強度增大，可以承受更大的外部沖擊，更加堅固；
8 安裝精度提高，主要指安裝附件，大大的提高了氣缸的壽命。
標準規格
|
缸徑
|
20 | 25 | 32 | 40
|
|
使用流體
|
空氣(不給油*)
|
|
動作方式
|
雙作用
|
|
*高使用壓力 MPa
|
1.0
|
|
*低使用壓力 MPa
|
0.05
|
|
環境和流體溫度
|
無磁性開關：-10~70℃，帶磁性開關：-10~70℃
|
|
緩沖
|
橡膠緩沖/氣緩沖
|
|
使用活塞速度
|
50~7500mm/s
|
|
行程公差
|
(mm)+1.4
|
|
給油
|
不需要
|
|
接管口徑(Rc)
|
1/8 | 1/8 | 1/8 | 1/4
|
行程/磁性開光型號表
|
缸徑
|
標準行程
|
磁性開關型號(環帶安裝)
|
磁性開關安裝件
|
|
20
|
25，50，75，
100，125，150，
200，250，300
|
C73，C76，
H7A1，H7B，
H7BA，H7BW，H7NW
|
BM2-020
|
|
25
|
BM2-025
|
|
32
|
BM2-032
|
|
40
|
BM2-040
|

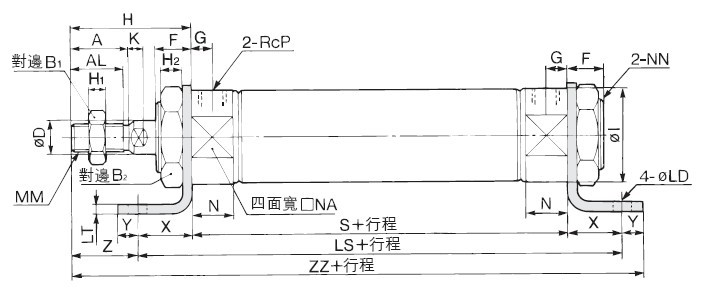

外形尺寸圖
|
缸徑
|
行程范圍
|
B1
|
B2
|
H2
|
NN
|
F
|
N
|
S
|
ZZ
|
H
|
K
|
A
|
AL
|
MM
|
|
20
|
~300
|
13
|
26
|
M20*1.5
|
8
|
13
|
15
|
62
|
116
|
41
|
5
|
18
|
15.5
|
M8*1.25
|
|
25
|
~300
|
17
|
26
|
M26*1.5
|
8
|
13
|
15
|
62
|
120
|
45
|
5.5
|
22
|
19.5
|
M10*1.25
|
|
32
|
~300
|
17
|
32
|
M26*1.5
|
8
|
13
|
15
|
64
|
122
|
45
|
5.5
|
22
|
19.5
|
M10*1.25
|
|
40
|
~300
|
22
|
41
|
M32*1.5
|
10
|
16
|
30
|
88
|
154
|
50
|
7
|
24
|
21
|
